1.
Аппарат для обработки костей с универсальным
набором инструментов АОК УНИ-01 "МЕДСИН”
Структура
Аппарата для обработки костей с универсальным
набором инструментов АОК УНИ-01
"Медсин"производства ООО
"МЕДСИН-МОНИКИ".
«Аппарат» состоит из ряда насадок, имеющих
встроенный электродвигатель. Насадки
предназначены для обработки кости различными
методами с помощью соответствующих режущих
инструментов (сверла, пилы, фрезы). Насадки могут
комплектоваться дополнительными
принадлежностями (канюлированными и
автоматическими патронами, адаптерами,
отвертками, ключами). Все насадки получают
электроэнергию от стабилизированного источника
питания "СИП". Эктропитание может
осуществляться только от постоянно включенного
в сеть источника питания или же, дополнительно,
от автономного электропитания с помощью
предварительно заряженных аккумуляторов. СИП
состоит из:
-(ТИП 1) источника питания (аккумуляторного или
сетевого), обеспечивающего напряжение на
выходе-12В, педали (плавная регулировка от 0 до 100% и
реверс движения насадок осуществляется нажатием
на педаль) и стерилизуемого кабеля с разъемом,
подключающего насадку к педали;
-(ТИП 2) источника питания, стерилизуемого кабеля
с разъемом( подключающего насадку к источнику
питания) или пенала, с вставленным через асептик
аккумулятором, который предварительно
заряжается с помощью зарядного устройства во вне
стерильных условиях. Пенал с установленным
аккумулятором стерильный и может быть поменян на
другой или заменен на кабель в процессе операции
одним движением руки. Плавная регулировка
оборотов (от 0 до 100%) и реверс в насадках ТИП 2
осуществляется силой нажатия на курок, который
расположен на корпусе насадки.
Преимущества
Аппарата:
-не требует межоперационного обслуживания
(профилактики, смазки…);
-предстерилизационную очистку можно
производить в соответствии с нормативными
документами, т.е. выполнять длительное полное
погружение в моющий раствор;
-автоклавированию можно подвергать всё
оборудование, которое соприкасается с руками
хирурга в процессе операции, включая
подключаемый к насадкам кабель и аккумуляторный
пенал;
-каждая насадка имеет встроенный
электродвигатель, что обеспечивает
селективность при ремонте;
-плавная регулировка скорости движения и реверс
обеспечивается органами управления, которые
расположены на педали (ТИП1) или корпусе насадки
(ТИП2);
-два способа электропитания: от аккумуляторов и
от источника питания;
-поставляется в любой комплектации;
-гарантия 24 месяца.
Бормашины,
дрели, римеры. Медицинские, травматологические,
канюлированные, автоклавируемые, замачиваемые в
моющих растворах, проводные и аккумуляторные.
Дрели
и римеры канюлированные.
 |
Дрель: ТИП1, код по каталогу 60.000Д,
размеры-20х14 см, вес 1,1 кг, частота вращения до 850
об/мин,выходная мощность 100 (180 мах) Вт. На выходном
валу механизм быстрого зажима.
Ример: ТИП1,
код по каталогу 60.000Р, размеры-20х14 см, вес 1,1 кг,
частота вращения до 200 об/мин,выходная мощность 100
(180 мах) Вт. На выходном валу механизм быстрого
зажима. |
 |
Дрель:
ТИП2, код пдрель ример аккумуляторныйо каталогу
60.000ДА, размеры-22х14 см, вес 1,2 кг, частота вращения
до 850 об/мин,выходная мощность 100 (180 мах) Вт. На
выходном валу механизм быстрого зажима.
Ример: ТИП2, код по
каталогу 60.000РА, размеры-22х14 см, вес 1,2 кг, частота
вращения до 200 об/мин,выходная мощность 100 (180 мах)
Вт. На выходном валу механизм быстрого зажима. Вт.
На выходном валу механизм быстрого зажима. |
Дрели и римеры не канюлированные.
 |
Дрель: ТИП1, код
по каталогу 67.000Д, размеры-23х14 см, вес 0,9 кг,
частота вращения до 850 об/мин,выходная мощность 100
(180 мах) Вт. На выходном валу механизм быстрого
зажима. Рукоятка съёмная.
Ример: ТИП1, код по
каталогу 67.000Р, размеры-23х14 см, вес 0,9 кг, частота
вращения до 200 об/мин,выходная мощность 100 (180 мах)
Вт. На выходном валу механизм быстрого зажима.
Рукоятка съёмная.. |
 |
Дрель: ТИП2, код
по каталогу 67.000ДА, размеры-24х15 см, вес 1,1 кг,
частота вращения до 850 об/мин,выходная мощность 100
(180 мах) Вт. На выходном валу механизм быстрого
зажима. Рукоятка съёмная.
Ример:ТИП2, код по
каталогу 67.000РА, размеры-24х15 см, вес 1,1 кг, частота
вращения до 200 об/мин,выходная мощность 100 (180 мах)
Вт. На выходном валу механизм быстрого зажима.
Рукоятка съёмная. |
Бормашины
 |
Бормашина: ТИП1,
код по каталогу 67.000Б, размеры-22х4 см, вес 0,8 кг,
частота вращения до 3000 об/мин,выходная мощность
100 (180 мах) Вт. На выходном валу механизм быстрого
зажима. |
 |
Бормашина: ТИП1,
серия МИНИ, код по каталогу 67.000БМ2, размеры-21х3,2
см, вес 0,5 кг, частота вращения до 4000 об/мин,
выходная мощность 60 (100 мах) Вт. На выходном валу
механизм быстрого зажима. |
Принадлежности.
 |
Патроны
трёх-кулачковые, код по каталогу 37.03.00Э,
зажимаемый диаметр от 0 до 4,5 (5)мм или от 0 до 6,5 (7)
мм, канюлированные, хвостовик под быстрый зажим. |
 |
Патроны
автоматические для спиц, код по каталогу 59.000,
канюлированные, хвостовик под быстрый зажим. |
 |
Адаптеры для
подсоединения режущих инструментов сторонних
производителей (Зиммер, АО...), код по каталогу 70.000,
канюлированные, хвостовик под быстрый зажим. |
 |
Отвёртки шестигранные,
код по каталогу 33.036-2,5 или 33.036-3,5, хвостовик под
быстрый зажим. Размер вписанного круга 2,5 или 3,5
мм. |
 |
Свёрла, код по каталогу
33.023.3Э-..., хвостовик под быстрый зажим. Длина
140-190мм . Диаметры 2,0; 2,5; 2,7; 3,0; 3,2; 3,5; 4,5 мм. |
 |
Фрезы: цилиндрические,
диаметр 1,8; 3,2мм и конические конус 15 % диаметр
2,8мм. Код по каталогу 11.000-1 с цилиндрическим
хвостовиком, код по каталогу 11.000-2 с хвостовиком
под быстрый зажим. |
 |
Свёрла трубчатые
(трепаны) с окном: диаметр внутренний/внешний 6,4/8;
7,4/9; 8,4/10 мм, коды по каталогу 03.023-03-.., с
цилиндрическим и хвостовиком под автозажим. |
 |
Вал для пилы дисковой,
код по каталогу05.015-1, с хвостовиком под автозажим. |
Пилы маятниковые. Медицинские,
травматологические, осциллирующие,
сагиттальные, автоклавируемые, замачиваемые в
моющих растворах, проводные и аккумуляторные.
Пилы
маятниковые.
 |
Пила маятниковая: ТИП1,
серия "МИНИ", код по каталогу 56.000М3, размеры-
20х3,4 см, вес 0,6 кг, частота колебаний до 14000 в
минуту, выходная мощность 60 (100 мах) Вт. Пилы
секторные для пил маятниковых серии М3
"МИНИ" те же, что и для универсальной (56.000).
Оптимальна при работе на стопе. |
 |
Пила маятниковая
универсальная: ТИП1, код по каталогу 56.000,
размеры-21,5х6 см, вес 0,8 кг, частота колебаний до 14000
в минуту, выходная мощность 100 (180 мах) Вт. Полотно
может быть установлено в пяти положениях.
Пригодна как для работы на малых костях, так и в
качестве силового оборудования при работе на
крупных суставах. |
 |
Пила маятниковая: ТИП1,
"МИНИ", код по каталогу 56.000М2, размеры- 23,5х3,4
см, вес 0,5 кг, частота колебаний до 14000 в минуту,
выходная мощность 60 (100 мах) Вт. |
 |
Пила маятниковая: ТИП1,
код по каталогу 56.000У, размеры-19х8 см, вес 0,8 кг,
частота колебаний до 14000 в минуту, выходная
мощность 100 (180 мах) Вт. Полотно может быть
установлено в пяти положениях. |
 |
Пила маятниковая: ТИП2,
код по каталогу 56.000А, размеры-24х6,5 см, вес 0,9 кг,
частота колебаний до 14000 в минуту, выходная
мощность 100 (180 мах) Вт. Полотно может быть
установлено в пяти положениях. |
 |
Пила маятниковая: ТИП2,
код по каталогу 56.000АУ, размеры-22х8,5 см, вес 0,9 кг,
частота колебаний до 14000 в минуту, выходная
мощность 100 (180 мах) Вт. Полотно может быть
установлено в пяти положениях. |
Пилы секторные.
Пилы
секторные для серии "МИНИ".
Пилы
дисковые.

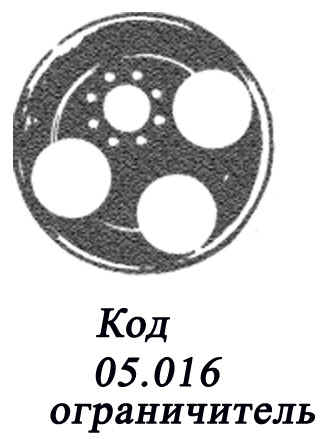

Ограничитель
эксцентриковый.
 При установке в комплекте с пилой
дисковой - ревизионный стернотом.
Пилы
реципрокные. Медицинские, травматологические,
возвратно-поступательные, автоклавируемые,
замачиваемые в растворах, проводные и
аккумуляторные.
Пилы
реципрокные (с возвратно-поступательными
движениями).
 |
Пила реципрокная: ТИП1,
код по каталогу 77.000, размеры16х14 см, вес 1 кг,
частота колебаний до 14000 в минуту, выходная
мощность 100 (180 мах) Вт. На выходном валу
поворотный механизм для быстрого зажима пилы без
ключа. |
 |
Пила реципрокная: ТИП2,
код по каталогу 77.000А, размеры 21х12 см, вес 1,1 кг,
частота колебаний до 14000 в минуту, выходная
мощность 100 (180 мах) Вт. На выходном валу
поворотный механизм для быстрого зажима пилы без
ключа. |
Принадлежности.
Пилы прямые, копьевидные.
Долота прямые и желобковые.
Приставка защитная.
 Код 04.05.000 При установке в комплекте
с пилой 04.06.000 - стернотом. Устанавливается в
заводских условиях.
"МИНИ". Маятниковые пилы, дрели-
бормашины, автоклавируемые, замачиваемые в
растворах, проводные для работы на малых костях
(стопах).
Пилы маятниковые.
 |
Пила маятниковая: ТИП1,
серия "МИНИ", код по каталогу 56.000М3, размеры-
20х3,4 см, вес 0,6 кг, частота колебаний до 14000 в
минуту, выходная мощность 60 (100 мах) Вт. Пилы
секторные для пил маятниковых серии М3
"МИНИ" те же, что и для универсальной (56.000). |
 |
Пила пила
минимаятниковая: ТИП1, серия "МИНИ", код по
каталогу 56.000М2, размеры- 23,5х3,4 см, вес 0,5 кг,
частота колебаний до 14000 в минуту, выходная
мощность 60 (100 мах) Вт. |
 |
Принадлежности.
Пилы секторные для пилы код 56.000М2. |
Бормашины.
Бормашина: ТИП1, серия "МИНИ", код по
каталогу 67.000БМ2, размеры-21х3,2 см, вес 0,5 кг, частота
вращения до 4000 об/мин,выходная мощность 60 (100 мах)
Вт. На выходном валу механизм быстрого зажима.
Плавная регулировка оборотов и достаточно
большая мощность позволяют пользоваться данной
рукояткой как дрелью. Выходной вал частично
канюлированный, что в совокупности с
канюлированным зажимным патроном даёт
возможность с удобством вводить спицы.
Принадлежности.
Патроны трёх-кулачковые, код по каталогу
37.03.00Э, зажимаемый диаметр от 0 до 4,5 (5)мм или от 0 до
6,5 (7) мм, канюлированные, хвостовик под быстрый
зажим.
Фрезы: цилиндрические, диаметр 1,8;
3,2мм и конические конус 15 % диаметр 2,8мм. Код по
каталогу 11.000-1 с цилиндрическим хвостовиком, код
по каталогу 11.000-2 с хвостовиком под быстрый зажим.
 Свёрла, код по каталогу 33.023.3Э-...,
хвостовик под быстрый зажим. Длина 140мм . Диаметры
2,0; 2,5; 2,7; 3,0; 3,2; 3,5 мм.
Стернотомы.
Медицинские, автоклавируемые, замачиваемые в
растворах, проводные и аккумуляторные.
 |
Стернотом на основе
насадки пилы возвратно-поступательной
(реципрокной): ТИП1, код по каталогу
77.000+04.05.000+04.06.000, размерым 17х18 см, вес 0,9 кг, частота
колебаний до 14000 в минуту, выходная мощность 100 (180
мах) Вт. На выходном валу поворотный механизм для
быстрого зажима пилы без ключа. |
 |
Стернотом на основе
насадки пилы возвратно-поступательной
(реципрокной): ТИП2, код по каталогу
77.000А+04.05.000+04.06.000, размеры 20х19 см, вес 1 кг, частота
колебаний до 14000 в минуту, выходная мощность 100 (180
мах) Вт. На выходном валу поворотный механизм для
быстрого зажима пилы без ключа. |
Принадлежности.
 Пилы прямые.

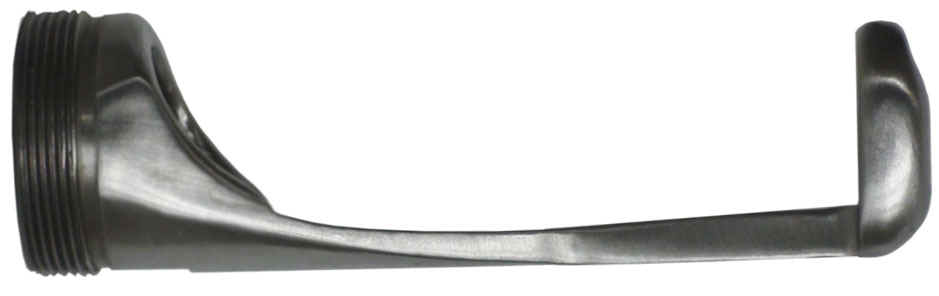

 Приставка
защитная. Код 04.05.000. Устанавливается в заводских
условиях.
Электропитание.
Принадлежности.

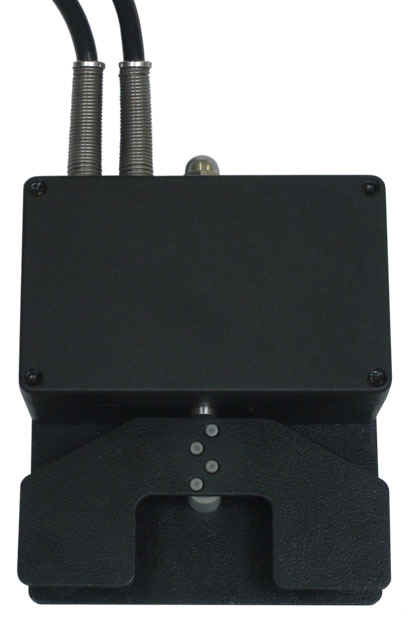

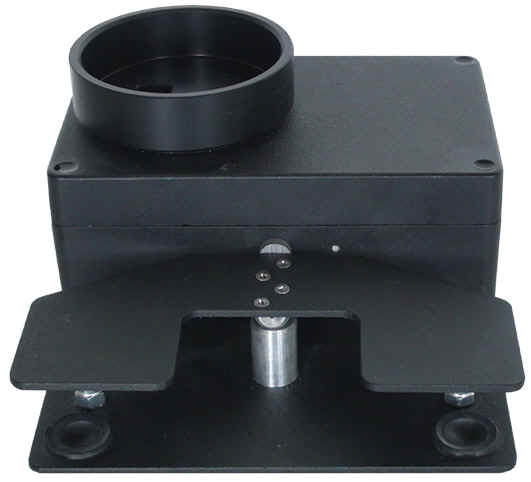

 Источник питания: ТИП1, ТИП2, код по
каталогу 40.000, размеры 25х15х10 см, вес 3,3 кг, выходная
мощность 190 Вт. Входное напряжение 220В. Выходное
напряжение =12В, II класс. Длина кабеля до
электросети 1,8 м (может согласовываться).
 Педаль:
ТИП1, код по каталогу 39.000, размеры 17х14х7 см, вес 2,3
кг. Плавная регулировка скорости движения
режущих инструментов рукояток от 0 до 100%. Реверс.
Подключается к источнику питания (код 40.000). Длина
кабеля до источника питания 2,5 м. Для подключения
насадок используется кабель с кодом 64.04.000 или
кабель 64.04.Х/СП для насадок серии "МИНИ" .
 Педаль:
ТИП1, код по каталогу 39.000А, размеры 17х14х9 см, вес 2,3
кг. Плавная регулировка скорости движения
режущих инструментов рукояток от 0 до 100%. Реверс.
Питание от аккумулятора (код 40.000А). Для
подключения насадок используется кабель с кодом
64.04.СП/СР или кабель 64.04.М2 для насадок серии
"МИНИ" .
Кабель с разъёмом термостойкий: ТИП1, код по
каталогу 64.04.000, длина 3,5 м, вес 0,6 кг.
Автоклавируемый. Раъём , подключаемый к
рукояткам, допускает их вращение на 360 градусов
во включённом состоянии.
 Кабель с разъёмом термостойкий:
ТИП2, код по каталогу 64.04.000А, длина 3,5 м, вес 0,65 кг.
Для подключения Источника питания к рукояткам.
Автоклавируемый.
 Кабель с разъёмом термостойкий:
ТИП1, код по каталогу 64.04.СП/СР, для подключения к
педали 39.000А, длина 3,5 м, вес 0,6 кг. Автоклавируемый.
Раъём , подключаемый к рукояткам, допускает их
вращение на 360 градусов во включённом состоянии.
 Кабель с разъёмом термостойкий:
ТИП1, код по каталогу 64.04.М2, для подключения к
педали 39.000А или через адаптер к 39.000 рукояток
"МИНИ", длина 3,5 м, вес 0,6 кг. Автоклавируемый.
 Кабель с разъёмом термостойкий:
ТИП1, код по каталогу 64.04.Х/СП, для подключения к
педали 39.000 рукояток серии"МИНИ", длина 3,5 м,
вес 0,6 кг. Автоклавируемый.
 Источник ЗУ: ТИП2, код по каталогу
40.000АЗ, размеры 150х86х82 мм., вес 0,4 кг. Входное
напряжение 220В. Зарядное устройство
аккумуляторов. Максимальное время зарядки 90 мин.
Контроль полной зарядки, контроль неисправности,
режим полной разрядки, режим поддержания в
заряженном состоянии.
 Источник питания аккумуляторный:
ТИП2, код по каталогу 40.000А, размеры 72х58 мм., вес 0,4
кг. Аккумулятор. Ёмкость до 2 Ач.
 Асептик: ТИП2, код по каталогу
40.000АС, вес 0,_ кг. Автоклавируемый.
 Пенал: ТИП2, код по каталогу 40.000АП.
Автоклавируемый. Стерильная ёмкость для не
стерильного аккумулятора.
2.Электроинструмент
для обработки костей.
№ п/п |
Наименование |
Описание |
|
1. |
 |
Электродерматом
ДЭ-60-01 |
(диаметр ножа 60 мм) |
|
2. |
Электродерматом
ДЭ-100 |
(диаметр ножа 100 мм |
|
3. |
Электродерматом
ДЭ-60 |
(диаметр ножа 60 мм) |
|
4. |
Электродерматом
ДЭ-40 |
(диаметр ножа 40 мм) |
|
5. |
Электродерматом ДЭ-25 |
(диаметр ножа 25 мм) |
|
6. |
Насадка для ДЭ-100
|
|
|
7. |
Насадка для ДЭ-60 |
|
|
8. |
Насадка для ДЭ-40 |
|
|
9. |
Насадка для ДЭ-25 |
|
|
10. |
Нож для
дерматома ДЭ-100 |
|
|
11. |
Нож для
дерматома ДЭ-60 |
|
|
12. |
Нож для
дерматома ДЭ-40 |
|
|
13. |
Нож для дерматома ДЭ-25 |
|
|
14. |
 |
Перфоратор ПМР4-2
с коэффициентом пластики 1:2 |
|
15. |
Перфоратор ПМР4-4
с коэффициентом пластики 1:4 |
|
16. |
Перфоратор ПМР4-6 с
коэффициентом пластики 1:6 |
|
17. |
Дрель ДР-2А- для проведения
спиц и сверления со сквозным отверстием вала.
|
В комплект входит:
- дрель со съемным мотором-редуктором с
выключателем от педали и регулятором скорости
вращения на блоке питания,
- 4 цанги O 0,8-1,0;1,2-1,5;1,5-2,0;2,0-2,5 мм,
- два автоматических патрона диаметрами 0,8-1,0; 1,3-1,5
мм,
- кулачковый патрон 0,5 - 6 мм,
- блок питания БП-1 с педалью. |
|
18. |
Дрель медицинская ДЭТ-01 для
сверления, проведения спиц и закручивания
винтов. |
|
|
19. |
Дрель медицинская ручная
для проведения спиц и сверления костей. |
|
|
20. |
Пила осциллирующая ПКТ-М6 с
продольным расположением пилы
|
В комплект входит:
- насадка осциллирующая с продольным
расположением пилы,
- электропривод с выключателем от педали,
- две секторных пилы R62х22 и две R62х36,
- блок питания БП-1 с педалью. |
|
21. |
Пила осциллирующая ПКТ-М7 с
поперечным расположением пилы
|
В комплект входит:
- насадка осциллирующая с поперечным
расположением пилы,
- электропривод с выключателем от педали,
- две секторных пилы R62х22 и две R62х36,
- блок питания БП-1 с педалью. |
|
22. |
Дрель низкооборотная
силовая ДР-5
|
В комплект входит:
- насадка-дрель низкооборотная силовая,
- электропривод,
- блок питания БП-1 с выключателем от педали и
регулятором скорости вращения.,
- кулачковый патрон 0,5-9,5 мм, |
|
23. |
Набор "Альфа" (с двумя
электроприводами) |
1. Насадка-дрель
низкооборотная силовая ДР-5
2. Насадка-дрель для проведения спиц и сверления
со сквозным отверстием вала ДР-2А
Зажимные механизмы для насадок-
3. Цанга диаметром 0,8-1,0мм
4. Цанга диаметром 1,2-1,5 мм
5.Цанга диаметром 1,5-2,0 мм
6. Цанга диаметром 2,0-2,5 мм
7. Кулачковый патрон 0,5-6 мм
8. Кулачковый патрон 0,5-9 мм
9. Автоматический зажимной патрон 1,3-1,5 мм
10. Автоматический зажимной патрон 1,8-2,0 мм
11. Насадка осциллирующая с продольным
расположением пилы ПКТ-М6
12. Насадка осциллирующая с продольным
расположением пилы ПКТ-М7
13. Пила секторная R62х22 2 шт.
14. Пила секторная R62х36 2 шт.
15. Электропривод (27В)- 2 шт.
16. Блок питания (220/240 В)- БП-2
с педалью и двумя выходами. |
|
24.. |
Набор "БЕТТА" (с одним
электроприводом) |
1.Насадка-дрель для
проведения спиц и
сверления со сквозным отверстием вала
Зажимные механизмы для насадок-дрелей:
2.Цанга диаметром 0,8-1,0мм
3.Цанга диаметром 1,2-1,5 мм
4.Цанга диаметром 1,5-2,0 мм
5.Цанга диаметром 2,0-2,5 мм
6. Кулачковый патрон 0,5-6 мм
7. Автоматический зажимной патрон 1,3-1,5 мм
8. Автоматический зажимной патрон 1,8-2,0 мм
9. Насадка осциллирующая с продольным
расположением пилы
10. Пила секторная R62х22 2 шт.
11. Пила секторная R62х22 2 шт.
12. Электропривод (27В) 1 шт.
13. Блок питания (220/240 В)- БП-2
с педалью и двумя выходами. |
|
25. |
Блок питания
(220/240 В)- БП-1 с педалью и одним выходом, с
включением и регулировкой скорости на блоке
питания(200Вт) |
|
26. |
Блок питания
(220/240 В)- БП-2 с педалью и двумя выходами, с
включением и регулировкой скорости на блоке
питания(200Вт) |
|
27. |
Электропривод(27В)
с выключением от педали и регулировкой скорости
вращения на Блоке питания(200Вт) |
|
28. |
Насадка-дрель
для проведения спиц и сверления со сквозным
отверстием вала для ДР-2А |
|
29. |
Насадка-дрель
низкооборотная силовая ДР-5 |
|
30. |
Насадка
осциллирующая с продольным расположением пилы
ПКТ-М6 |
|
31. |
Насадка
осциллирующая с поперечным расположением пилы
ПКТ-М7 |
|
32. |
Автоматический
зажимной патрон 0,8-1,0 мм, 1,3-1,5 мм, 1,8-2,0 мм |
|
33. |
Цанга диаметром
0,8-1,0 мм, 1,2-1,5 мм, 1,5-2,0 мм, 2,0-2,5 мм |
|
34. |
Кулачковый
патрон 0,5-6,0 мм |
|
35. |
Кулачковый
патрон 0,5-9,0 мм |
|
36. |
Пила секторная
R62х22, R62х36 |
|
37. |
Набор фрез (10 шт.)
различной конфигурации для докомплектации дрели
ДР-5 |
|
38. |
Патрон моментный для
фиксации фрез в дрели ДР-5 |
39. |
|
40. |
|
41. |
|
|
